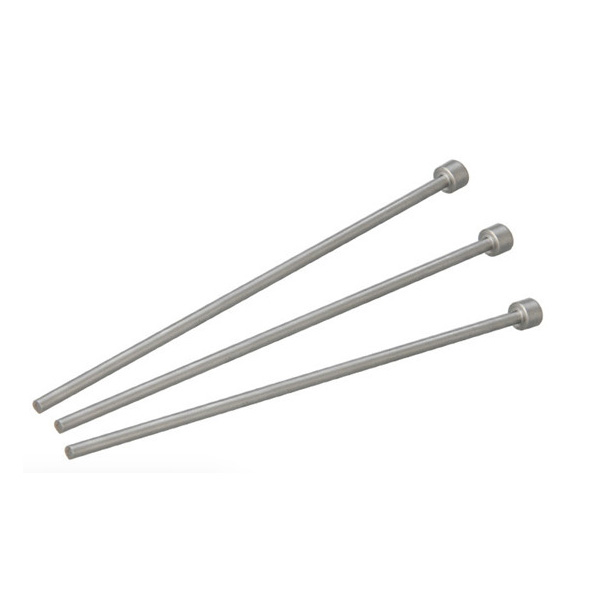

그만큼가이드 핀기하학적 제약 및 기계적 지침을 통해 기계 장치의 모션 궤적을 제어합니다. 구조 설계에는 정밀 실린더와 포지셔닝 콘이 포함됩니다. 가이드 핀은 로드웰 경도가 높은 표면 화장실 텅스텐 카바이드 합금으로 만들어지며 2000n 수준의 측면 하중을 견딜 수 있습니다.
의 핵심 기능가이드 핀운동 학적 제약 메커니즘에 반영됩니다. 이중 가이드 핀 시스템은 평면 운동에서 3 개의 회전 자유도를 제거하기 위해 과잉 위치 구조를 형성합니다. 모따기 설계는 초기 어셈블리 접촉 응력을 감소시키고, 구배 직경 구조는 뇌졸중 끝에서 유압 댐핑 효과를 생성하여 속도의 충격 부하를 완충시킬 수 있습니다. 열 팽창 계수와 기본 재료의 차이는 온도 증가로 인한 적합의 고장을 효과적으로 피할 수 있습니다.
동적 정확도가이드 핀표면 다이아몬드와 같은 코팅에 의해 유지되며 작업 작동 중 마모 속도가 낮습니다. 폐쇄 된 윤활 그루브는 몰리브덴 이황화 그리스를 저장하여 2 백만 주 사이클 테스트에서 윤활 필름을 그대로 유지합니다. 실패 경고는 음향 방출 센서로 모니터링됩니다. 5-8kHz 주파수 대역에서 진동 스펙트럼이 15dB 증가하면 핀 샤프트에서 미세 균열의 시작을 나타냅니다. 이러한 엔지니어링 요소는 가이드 핀이 고속 정밀 장비에서 미크론 수준의 반복 가능한 위치 정확도를 달성 할 수 있도록합니다.
